Você está na metade do corte de uma pesada placa de aço de 2 polegadas. De repente, um "crack" violento e contundente ecoa pelo chão de fábrica. Você sabia que sem os dispositivos de segurança adequados, um fluxo reverso de mistura de gases pode transformar seus cilindros em uma bomba?
A maioria dos soldadores veteranos conhece os perigos extremos das operações com oxicombustível. No entanto, escolher o equipamento de segurança correto ainda causa confusão generalizada. Navegar por diferentes compatibilidades de gás, quedas de pressão e tamanhos de rosca é suficiente para fazer girar a cabeça de qualquer pessoa. Como linha de defesa definitiva contra acidentes catastróficos, uma configuração de segurança confiável não é negociável.
Neste guia de engenharia, explicaremos exatamente como especificar o equipamento certo para sua oficina. Analisaremos parâmetros do mundo real, compararemos locais de montagem e ajudaremos você a construir um sistema à prova de falhas que mantenha sua equipe viva e sua produção funcionando.
Função de determinação de localização: Sua escolha entre dispositivos montados em tocha e montados em regulador depende do comprimento da mangueira e da mobilidade do operador. Configurações industriais pesadas geralmente exigem ambos.
Mais do que uma válvula de retenção: um verdadeiro supressor interrompe o fluxo reverso de gás e apaga a chama. Uma válvula de retenção padrão simplesmente derreterá durante um incêndio.
Compatibilidade estrita com gases: Os dispositivos de oxigênio e combustível possuem vedações internas, roscas e códigos de cores diferentes. Eles nunca são intercambiáveis.
A vazão é importante: O subdimensionamento do seu equipamento de segurança deixa a ponta da tocha com fome. Ironicamente, esta baixa velocidade do gás na verdade aumenta o risco de tiros pela culatra.
Datas de validade rígidas: Estas não são peças vitalícias. Fadiga mecânica das molas e filtros obstruídos. Os padrões da indústria exigem substituição a cada 3 a 5 anos.
O controle de gases voláteis em uma fábrica se resume a uma física rigorosa. Um supressor de flashback é uma barreira mecânica especializada projetada para impedir que uma chama se desloque para trás pelas mangueiras e rompa os cilindros pressurizados. Sem este equipamento de segurança de oxicombustível , uma simples faísca em uma mangueira de mistura de gás pode acender instantaneamente. O resultado? Danos devastadores à propriedade e ferimentos graves.
Para entender por que esse componente é tão crítico, olhe dentro de seu invólucro de latão maciço. Uma unidade premium depende de dois mecanismos específicos que trabalham juntos.
O primeiro é o corta-chamas . Geralmente é um cilindro de aço inoxidável sinterizado altamente poroso. Quando uma frente de chama supersônica atinge essa barreira, o fogo é forçado através de poros metálicos microscópicos. A enorme área superficial do aço inoxidável absorve rapidamente o calor, deixando a chama cair abaixo da temperatura de ignição e apagando-a em milissegundos.
Em segundo lugar está a válvula de retenção. Este mecanismo de precisão com mola interrompe o fluxo reverso inicial de gases. Contanto que o gás flua na direção correta, a pressão mantém a válvula aberta. Se a pressão a jusante aumentar inesperadamente, a mola fecha a válvula, isolando o suprimento de gás antes mesmo de o incêndio começar.
Uma tendência assustadora em muitas lojas menores é tratar as válvulas de retenção e os supressores de flashback como a mesma coisa. Vamos limpar o ar agora. Uma válvula de retenção interrompe estritamente o fluxo de gás. Não faz nada para parar um incêndio.
Se uma faísca já acendeu uma mistura volátil dentro de sua mangueira, a onda de pressão contundente explodirá uma simples válvula de retenção em pedaços. Um verdadeiro supressor de flashback combina a válvula de retenção com o filtro de metal sinterizado para extinguir o incêndio real. Depender apenas de uma válvula de retenção deixa seus operadores completamente expostos.
Para fazer escolhas inteligentes de equipamentos, você precisa saber com que tipo de anomalia de combustão está lidando. As diretrizes de segurança traçam uma linha rígida entre o tiro pela culatra e o flashback.
O tiro sai pela culatra quando a chama queima momentaneamente na ponta da tocha. Você ouvirá um alto “pop” ou “bang”. Depois do pop, a chama pode apagar completamente ou pode reacender na ponta.
O que causa isso? Geralmente é um erro do operador. Tocar a ponta de corte no aço, superaquecer a tocha durante um corte longo ou aplicar pressões erradas no regulador são culpados comuns. Embora seja alarmante, um tiro pela culatra raramente danifica o equipamento além da ponta de cobre. No entanto, se o tiro sair pela culatra constantemente, considere isso um sinal de alerta. Um problema maior está se formando.
Um flashback é uma emergência de alta velocidade. A chama passa pela ponta da tocha, passa pelo cabo e dispara diretamente nas mangueiras de gás. Esta frente de chama pode atingir velocidades supersônicas.
Se o fogo atingir os cilindros, a explosão resultante será catastrófica. Os flashbacks costumam ficar estranhamente silenciosos após o estalo inicial, embora você possa ouvir um som agudo enquanto o fogo queima ativamente dentro da mangueira de borracha. Este cenário exato é o que os supressores de flashback são projetados para impedir.
Decidir onde instalar seu equipamento de segurança é um ato de equilíbrio entre a ergonomia do operador e a máxima proteção do sistema. Vejamos as diferenças operacionais.
Um supressor de flashback da tocha é rosqueado diretamente na base do cabo da tocha. A maior vantagem aqui é o tempo de reação imediato. Se um flashback for acionado, ele será eliminado na fonte. O fogo nunca entra nas mangueiras, evitando uma explosão perigosa da mangueira.
A desvantagem? Você está adicionando um peso de latão sólido à base da tocha. Para um soldador que faz soldagem precisa e fora de posição de tubos o dia todo, esse volume extra altera o equilíbrio e causa fadiga no pulso.
Por outro lado, um supressor de flashback do regulador é instalado nas válvulas de saída, atrás dos cilindros. Isso mantém a tocha leve e fácil de manobrar.
A desvantagem é a vulnerabilidade da mangueira. Como o dispositivo de segurança está a 6 ou 15 metros de distância, um flashback percorrerá todo o comprimento da mangueira antes de atingir o supressor. Seus cilindros sobreviverão, mas suas mangueiras serão esvaziadas pelo fogo interno e deverão ser jogadas no lixo.
Recurso | Montado em tocha | Montado em Regulador |
|---|---|---|
Proteção Primária | Protege mangueiras e cilindros | Protege apenas cilindros |
Ergonomia do Operador | Adiciona peso ao cabo da tocha | Mantém a tocha leve |
Risco de danos à mangueira | Baixo (interrompe o fogo na fonte) | Alto (o fogo viaja pela mangueira) |
Melhor para | Mangueiras curtas, soldagem de precisão | Mangueiras longas, cortes pesados |
Dica profissional: Para locais industriais pesados com mangueiras acima de 15 pés, os engenheiros de segurança recomendam fortemente o uso de ambos. A proteção redundante é sempre a opção mais inteligente, desde que seus reguladores possam lidar com a queda de pressão.
Se você observar as recentes auditorias de segurança nas principais instalações de fabricação, verá que há uma clara tendência emergente. Os gerentes de instalações estão ativamente retirando acessórios de latão baratos e não certificados e substituindo-os por componentes de segurança automatizados de alto nível.
Por que a mudança repentina? Organismos reguladores como a OSHA e a ISO estão a reforçar o seu controlo. Os custos de responsabilidade de uma explosão no local de trabalho superam em muito o preço do equipamento premium. O mercado atual está avançando fortemente em direção aos supressores com válvulas de corte térmico integradas. Se um fogo queimar continuamente contra o filtro interno, um elo fusível derrete a cerca de 93°C (200°F). Isso fecha automaticamente uma válvula secundária, cortando permanentemente o fornecimento de gás. Isso tira completamente o elemento de reação humana da equação.
Comprar equipamento de segurança não significa pegar a opção mais barata da prateleira. Você precisa combinar as especificações técnicas com sua aplicação específica de corte ou soldagem. Aqui está exatamente o que você precisa procurar.
O oxigênio e os gases combustíveis têm pesos moleculares e pontos de ignição muito diferentes. Os equipamentos nunca devem ser misturados.

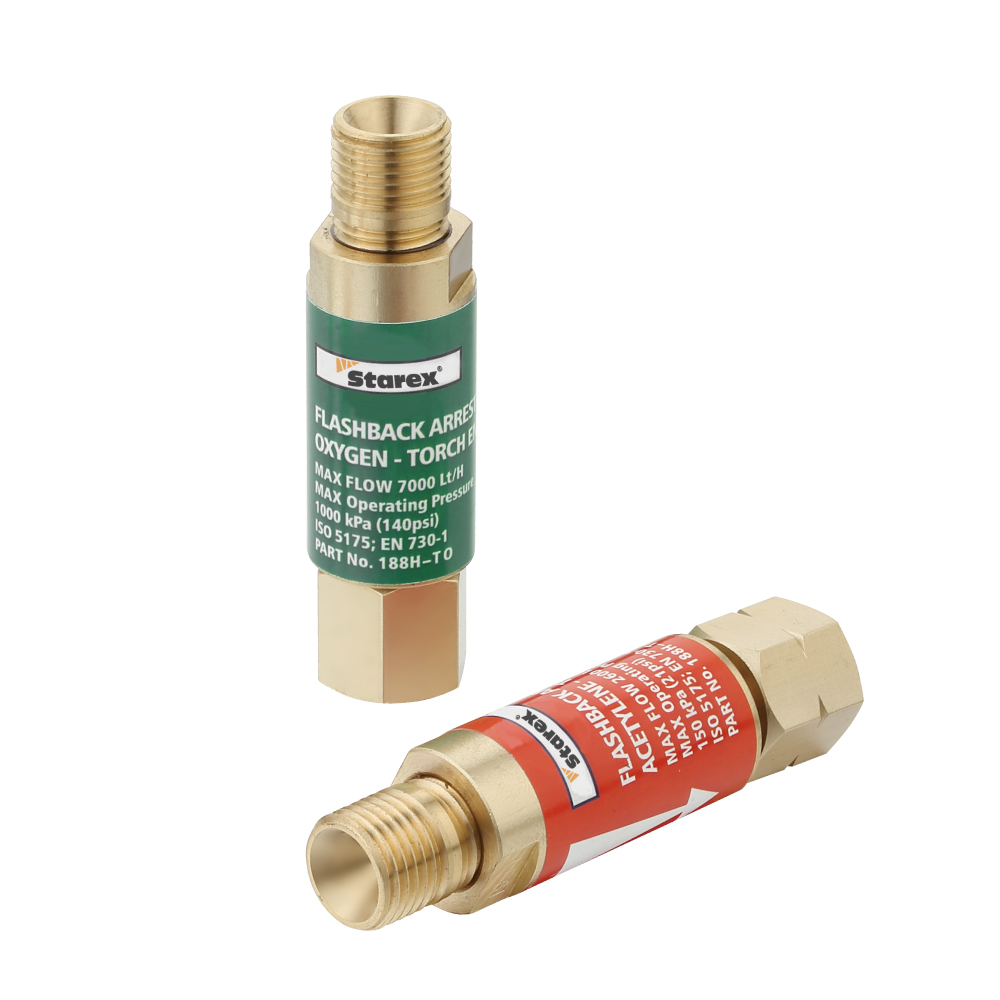

Observe os equipamentos padrão da indústria, como a série 188. Os modelos de oxigênio são codificados por cores azul ou verde, com rosca direita padrão e são projetados para suportar uma pressão máxima de trabalho de cerca de 1,5 MPa (210 PSI).
Os modelos de gás combustível (para acetileno, propano ou gás natural) são vermelhos. Eles usam roscas à esquerda – marcadas por um entalhe na porca sextavada – então você não pode conectá-los fisicamente a uma linha de oxigênio. Os modelos de acetileno são estritamente limitados a uma pressão máxima de trabalho de 0,15 MPa (21 PSI) devido à extrema instabilidade do gás.
Um thread incompatível significa um sistema com vazamento. Antes de fazer o pedido, verifique as conexões atuais da tocha e do regulador. Na América do Norte, o tamanho industrial padrão é a conexão "B", que usa uma rosca 9/16"-18. Em muitas configurações internacionais ou europeias, você verá roscas métricas M16x1,5. Compre a correspondência exata. Usar adaptadores de latão apenas adiciona pontos de conexão desnecessários que podem vazar.
Todo filtro sinterizado cria resistência física. Se você colocar um supressor de baixo fluxo em uma ponta de aquecimento em botão de rosa resistente, a tocha morrerá de fome. Quando a velocidade do gás cai muito, a chama naturalmente quer queimar para trás, na ponta. Verifique sempre o fluxograma do fabricante. Provavelmente, você precisará aumentar a pressão do regulador em alguns PSI para compensar a restrição.
Mesmo os dispositivos de segurança premium falham se forem mal instalados. Evite esses erros comuns no chão de fábrica.
Instalando-os ao contrário: Parece bobagem, mas acontece diariamente. As válvulas de retenção são direcionais. Procure as setas de fluxo altamente visíveis estampadas na caixa de latão. Para unidades montadas na tocha, a seta aponta para a ponta. Para unidades montadas em regulador, a seta aponta para baixo na mangueira.
Ignorando as especificações de propano versus acetileno: Não presuma que todos os gases combustíveis são iguais. O acetileno funciona a pressões muito baixas. O propano (GLP) costuma ser aumentado para aquecimento de aço pesado. Usar um supressor de acetileno de baixa pressão em uma plataforma de propano de alta pressão pode estourar as vedações internas. Verifique seu tipo de gás específico na etiqueta de certificação.
Os ambientes industriais são brutais em equipamentos de latão. As oscilações de temperatura, as quedas físicas e a pressão contínua cobram seu preço.
Faça dos testes parte de sua rotina diária. Faça uma verificação visual para ver se há sulcos profundos ou descoloração pelo calor. Cada vez que você trocar cilindros, use um detector de vazamento sem óleo nas roscas. Observe a qualidade da sua chama; uma queda repentina no fluxo de gás geralmente significa que o filtro interno está entupido com carbono.
Quando você os joga fora? Se realmente ocorrer um flashback, substitua os supressores imediatamente. O calor extremo compromete o filtro sinterizado. Mesmo sem acidente, as molas mecânicas fadigam com o tempo. Substitua-os proativamente a cada 3 a 5 anos, não importa quão brilhantes pareçam por fora.
A segurança do oxicombustível se resume à compreensão da física do seu equipamento. Quer você escolha uma configuração montada na tocha para maior manobrabilidade ou um sistema montado no regulador para proteger seus cilindros, o objetivo permanece o mesmo: parar a chama antes que ela cause um desastre.
Não espere por um estalo contundente para auditar os equipamentos de segurança da sua loja. Verifique as datas de validade da sua configuração atual, verifique os tamanhos das roscas e certifique-se de que as taxas de fluxo correspondem às suas pontas de corte. Se for hora de atualizar, invista em proteção certificada e resistente. Explore toda a gama de soluções de segurança de nível profissional na Starex Weld para encontrar as especificações exatas que sua aplicação exige.
Sim. Flashbacks podem ocorrer tanto nas linhas de gás combustível quanto nas linhas de oxigênio. Você deve instalar um supressor dedicado e específico para gás em ambas as linhas para garantir proteção completa do sistema. Se uma condição de fluxo reverso forçar gases misturados em qualquer uma das linhas, uma ignição poderá subir por qualquer mangueira que contenha a mistura volátil.
Sim, o filtro corta-chamas interno cria uma ligeira queda de pressão devido à resistência física. Pode ser necessário aumentar ligeiramente a pressão do regulador para compensar, de acordo com os fluxogramas do fabricante, para evitar a falta de gás na ponta da tocha.
Uma válvula de retenção (válvula de retenção) apenas impede que o gás flua para trás; não pode parar um incêndio. Um supressor de flashback contém uma válvula de retenção e um filtro de metal sinterizado que resfria fisicamente e extingue uma frente de chama supersônica real.
Os supressores de flashback em linha padrão não podem ser redefinidos e devem ser substituídos imediatamente após interromper um flashback. Embora alguns modelos industriais pesados para grandes sistemas de manifold possuam alavancas reajustáveis, os supressores de tocha portáteis padrão são dispositivos de proteção descartáveis em caso de incêndio.
Podem ser instalados no cabo da tocha, nos reguladores ou em ambos. Dispositivos montados em tochas interrompem a chama antes que ela entre e destrua as mangueiras. Dispositivos montados em reguladores protegem os cilindros de gás. Para máxima segurança em mangueiras longas, é altamente recomendável usar ambos.
O sinal mais comum de um supressor defeituoso ou entupido é uma queda repentina e inexplicável no fluxo de gás na ponta da tocha, resultando em uma chama fraca ou instável. Se o ajuste da pressão do regulador não corrigir o fluxo, o filtro sinterizado interno provavelmente estará entupido com depósitos de carbono e a unidade deverá ser substituída.
Devido à natureza altamente instável do gás acetileno, os regulamentos de segurança limitam estritamente a sua pressão máxima de trabalho a 15 PSI (aproximadamente 0,1 MPa). Os supressores de retorno de acetileno são projetados especificamente para esse limite de baixa pressão e nunca devem ser submetidos a pressões mais altas.
